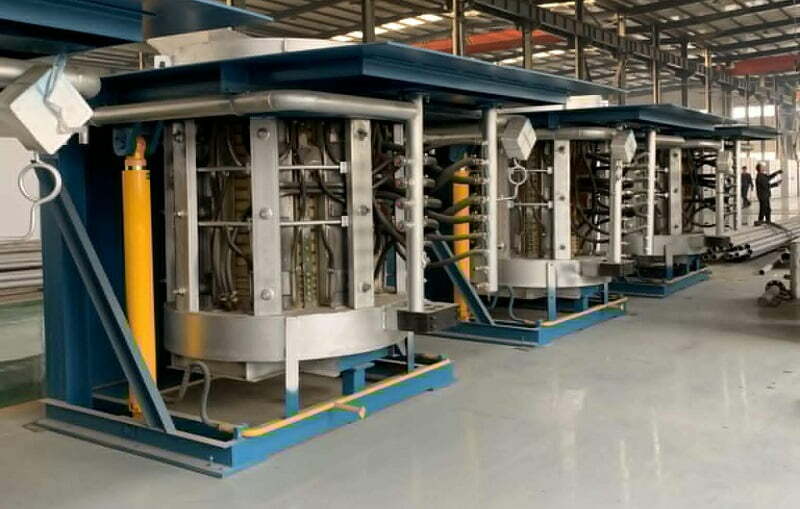

Индукционная печь из алюминиевого сплава — это нестандартное оборудование для индукционного нагрева, специально разработанное для ковки и горячей экструзии алюминиевых сплавов. Она нагревает алюминиевые прутки и алюминиевые пластины по принципу электромагнитного индукционного нагрева.
Поскольку алюминиевый сплав является немагнитным материалом, при проектировании индуктора печи промежуточной частоты из алюминиевого сплава необходимо соблюдать особые требования, чтобы обеспечить соответствие индукционного нагрева печи промежуточной частоты из алюминиевого сплава технологическим требованиям.
Здесь редактор HANI Electric Furnace расскажет о выборе параметров датчика печи промежуточной частоты из алюминиевого сплава.
Определение состояния футеровки печи промежуточной частоты из алюминиевого сплава
Индукционная футеровка индукционной печи из алюминиевого сплава не обязательно должна быть изготовлена из высокотемпературных огнеупорных материалов, и обычно изготавливается из аустенитной нержавеющей стали (такой как 1Cr18Ni9Ti и т.д.).
Толщина стенок футеровки печи из нержавеющей стали составляет 2-3 мм, при прокатке образуется зазор в 15-20 мм, а вдоль зазора зажимается прокладка из огнеупорного материала. Учитывая, что футеровка из нержавеющей стали после нагрева расширяется к загрузочному концу, фиксируется только разгрузочный конец футеровки печи.
Внешняя поверхность индукционной футеровки из нержавеющей стали печи промежуточной частоты из алюминиевого сплава покрыта пластиной из силиконовой слюды толщиной 1 мм и волокном из высокоглиноземистого силиката алюминия толщиной 5 мм.
Таким образом, толщину футеровки печи можно регулировать в пределах 10 мм, а отношение диаметра катушки к диаметру футеровки печи невелико, что значительно повышает электрическую эффективность и коэффициент мощности индуктора.
Для индукторов из алюминиевого сплава общего назначения отношение диаметра катушки к диаметру футеровки печи составляет от 1,3 до 1,5.
Направляющая рейка датчика печи промежуточной частоты из алюминиевого сплава
Направляющая индуктора печи промежуточной частоты из алюминиевого сплава представляет собой дугообразную направляющую пластину под углом 90°, изготовленную из аустенитной нержавеющей стали толщиной от 2 до 3 мм.
Направляющая пластина обычно состоит из двух секций разной длины: короткая секция крепится к торцевой пластине со стороны подачи, а длинная секция направляющей пластины, закрепленная со стороны выгрузки, прижимается вниз.
Длина датчика печи промежуточной частоты из алюминиевого сплава:
При проектировании индуктора ступенчатого нагрева из алюминиевого сплава следует учитывать влияние конечного эффекта, а добавленная дополнительная длина выражается через Δa.
Чтобы отрегулировать положение концевого выключателя толкающей машины, отрегулируйте расстояние от выходного конца Δa датчика на (0,5~1) D1.
Если Δa слишком мала, температура на конце будет падать, а если Δa слишком велика, на конце алюминиевого сплава произойдет высокотемпературное окисление и поверхность покроется пузырями.
Длина датчика из алюминиевого сплава должна быть разумно рассчитана.
Поскольку температура их ковки очень близка к критической, длина индуктора не может быть слишком большой. Слишком длинный индуктор может привести к перегреву заготовки независимо от непрерывного или ступенчатого нагрева.
