В индукционной печи имеется множество компонентов, которые играют различную роль. К таким компонентам относятся контакторы переменного тока, тиристоры, водяные рубашки тиристоров, реакторы, кабели с водяным охлаждением, катушки индуктивности и т.д. Среди них электронагревательные конденсаторы RFM в основном используются в управляемых или регулируемых системах переменного тока с номинальным напряжением не более 3,6 кВ и частотой от 40 до 24000 Гц, которые специально используются для усовершенствования оборудования для индукционного нагрева, перемешивания в плавильных печах промежуточной частоты или литейного оборудования и аналогичных применений. коэффициент мощности.
Давайте познакомимся с техническими параметрами и внутренней структурой электронагревательных конденсаторов RFM.
Основные технические параметры электронагревательного конденсатора RFM:
Отклонение емкости: ±10%, отношение максимального значения к минимальному значению каждой равной группы емкостей не превышает 1,1.
Тангенс угла диэлектрических потерь tanδ (полнослойный диэлектрик) при номинальном напряжении Un, 20°C:
A.Un≤1 кВ: tanδ≤0,0015.
B.Un>1 кВ: tanδ≤0,0012.
Диэлектрическая прочность электронагревательного конденсатора RFM
Клемма и корпус выдерживают испытательное напряжение напряжением 1 кВ в течение 1 минуты.
Температура охлаждающей воды на входе не должна превышать 30°C.
Для конденсаторов с Qn≤1000 квар расход воды должен составлять≥4 л/мин.
B. Для конденсаторов с Qn≥1000 квар расход воды должен составлять≥6 л/мин.
Длительное рабочее напряжение (не более 4 часов в сутки) не превышает 1,1ед.
Длительная перегрузка по току (включая гармонический ток) не превышает 1,35 дюйма.
Для установки внутри помещений высота над уровнем моря не должна превышать 1000 метров.
Температура окружающего воздуха в зоне установки и эксплуатации не должна превышать 50°C.
В месте установки отсутствуют сильные механические вибрации, вредные газы и пары, а также взрывоопасная пыль. Водяное охлаждение типа RWM и RFM,
Рабочие характеристики цельнопленочных электронагревательных конденсаторов соответствуют стандартам JB7110-93 «Электрические конденсаторы» и IEC60110 (1998) «Конденсаторы для устройств индукционного нагрева с частотой 40-24000 Гц».

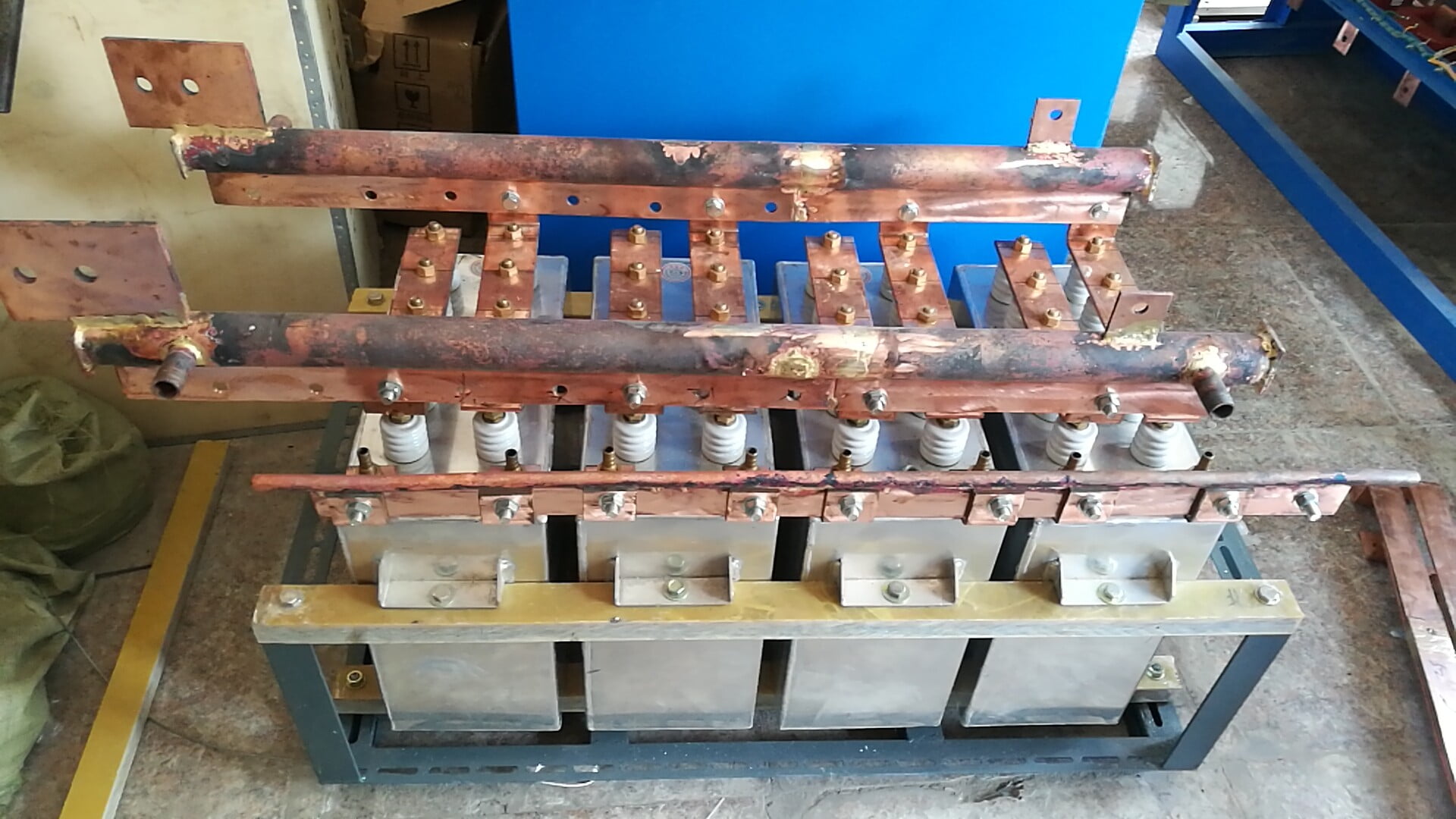

Структура электронагревательного конденсатора RFM. Электронагревательный конденсатор состоит из следующих основных частей.
Полярные пластины компонентов выступают из среды, и одна полярная пластина приварена к трубе подачи охлаждающей воды и соединена с заземляющим стержнем или заземляющей деталью на крышке через трубу подачи охлаждающей воды, которая является общим выпускным отверстием полярной пластины.
Вторая полюсная пластина изолирована от корпуса, соединена с направляющим стержнем соединительной деталью и выведена наружу через фарфоровую втулку на крышке.
